Замена подстанции

Конструкций трансформаторных подстанций много, и отличаются они по назначению. Наполнение этих объектов энергосистемы определяется исключительно теми задачами, которые они должны выполнять.

Но в целом ТП состоит из следующих элементов:

1. аппарата высокого напряжения;
2. распределительного устройства низкого напряжения;
3. силовых трансформаторов;
4. соединительных элементов;
5. устройств управления и защиты;
6. вспомогательного электрооборудования.

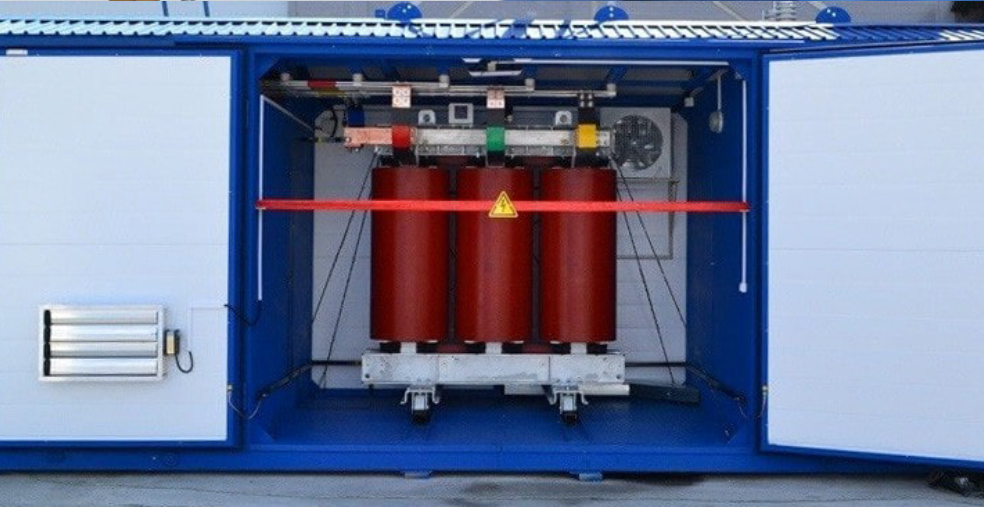

Проектируют и изготавливают трансформаторные подстанции, как правило, на одном предприятии по существующим типовым схемам. Например, КТП (комплектные трансформаторные подстанции) производят на предприятии и отдельными блоками поставляют к месту установки, где их окончательно собирают специалисты-электромонтажники, согласно индивидуальному проекту.

Замена и реконструкция трансформаторной подстанции

Трансформаторные подстанции имеют граничный срок службы 25 лет, после чего их полная замена становится технической необходимостью. Связана такая потребность с тем, что оборудование физически и морально устаревает. Обслуживать его и постоянно поддерживать все агрегаты в рабочем состоянии собственнику не выгодно, поскольку он делает большие затраты.

Более того, такая подстанция уже не в состоянии выдавать потребителю необходимое напряжение. На ней происходят частые поломки, которые приводят к скачкам напряжения или подаче его с перебоями. Реконструкцией ТП в данном случае делу не поможешь – тут нужна ее полная замена.

В отдельных моментах на трансформаторных подстанциях происходят аварии, которые ведут к полному выходу оборудования из строя. В таких условиях расчеты показывают, что экономически целесообразным выходом будет установка новой подстанции, а не ремонт старой.

В каких случаях требуется обновление оборудования

Мы являемся свидетелями значительного роста энергопотребления предприятиями промышленности, сельского хозяйства, жилищно-коммунальным сектором и населением в последние 5-10 лет. Работающее оборудование подстанций не обеспечивает в необходимом объеме электроэнергией потребителей, к тому же оно технически не в состоянии принимать на себя дополнительную нагрузку, потребность в которой возникает ежедневно. В таких случаях возникает необходимость в реконструкции трансформаторной подстанции с применением нового современного оборудования, рассчитанного на удовлетворение существующих потребителей и перспективу подключения новых.

Решение о реконструкции или полной замене трансформаторной подстанции принимается в каждой конкретной ситуации руководителями предприятий учреждений и организаций. Процедура от принятия решения до вступления в строй новой или модернизированной ТП не быстрая и требует соблюдения установленных правилами стандартов.

Этапы замены трансформаторной подстанции

Для того чтобы осуществить замену трансформаторной подстанции, должна быть проведена кропотливая работа. На практике обслуживающий персонал подстанции информирует системного оператора о некачественной работе подстанции в течение определенного времени. Такую информацию получают и руководители предприятия.

В итоге принимается решение о замене подстанции. Далее составляется заявка на составление проекта. Заявка-задание на составление проекта оформляется заказчиком, которым может выступать министерство, ведомство, предприятие промышленности, сельского хозяйства и другие субъекты.

В задании должно быть представлено технико-экономическое обоснование на возведение подстанции. Все документы в задании проходят процедуру согласования с проектной организацией и подрядчиком. Проектная организация при выполнении задания исходит из того, что схема-проект подстанции должна учитывать перспективу развития электрических сетей района и системы в целом.

Она должна обеспечивать:

• надежное снабжение потребителей электроэнергией по категориям в нормальном и аварийном режиме;
• бесперебойный транзит мощности высшего напряжения по линиям системы;
• возможность перспективного расширения для подключения новых потребителей электроэнергии.

Изготовление оборудования

Подготовленный, согласованный и утвержденный проект поступает на предприятие, где и происходит изготовление трансформаторной подстанции. Заказчику подстанция поступает уже в собранном готовом виде или, как мы отмечали ранее, в виде блоков, из которых на месте выполняют сборку ТП.

Монтаж подстанции

Строительные и электромонтажные работы по установке трансформаторной подстанции производят в течение нескольких дней. Термины выполнения всех операций зависят от типа устанавливаемой станции и ее назначения, от условий местности и самого технического задания.

Так, монтаж блоков комплектной ТП проводят в соответствии с составленным техническим заданием, по окончании которого проверяют все болтовые крепления заземления, целостность приборов, изоляторов, проводки. На последнем этапе электромонтажники проводят подключение кабелей низкого и высокого напряжения.

Пробный пуск

Перед пробным пуском ТП еще раз проводят внешний осмотр, чтобы выявить и устранить повреждения элементов при установке. Проверяют уровень масла в трансформаторе, отсутствие его подтеканий. Проверяют сопротивление прессующих болтов. Пуск трансформатора выполняют на полное напряжение. Тестируют его работу в различных режимах, убеждаются в корректной работе приборов системы контроля и защиты.

Сдача объекта в работу

После испытаний ТП передают в эксплуатацию заказчику с подписанием акта. У заказчика и изготовителя устанавливаются тесные связи для сопровождения трансформаторной подстанции в процессе работы, гарантийного и послегарантийного обслуживания ее элементов.

Грамотно спроектированная и собранная трансформаторная подстанция бесперебойно обеспечивает потребителей различных категорий паспортным напряжением и готова к возрастающим нагрузкам в сети, связанным с ростом потребления электроэнергии.
