КТП проходного типа (КТПП)

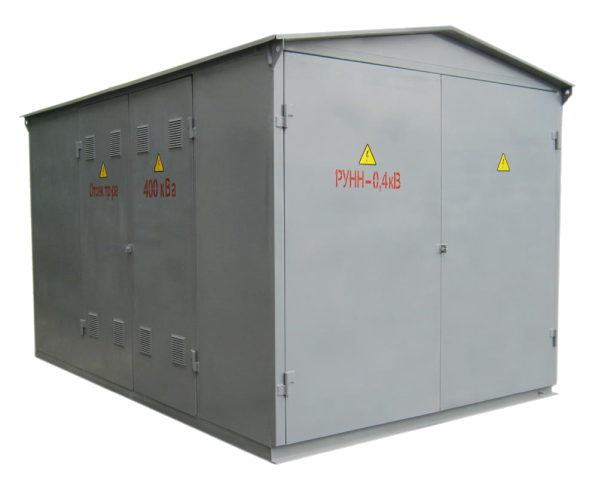

Проходная комплектная трансформаторная подстанция
Проходная КТП предназначена для приема, преобразования и распределения трехфазного переменного тока с повышенной надежностью за счет подключения к двум высоковольтным линиям. Это решение обеспечивает бесперебойное электроснабжение промышленных, коммерческих и социальных объектов.
Конструкция и материалы
- Два высоковольтных ввода для резервированного питания
- Устройство высокого напряжения (УВН) с коммутационной аппаратурой
- Силовой трансформатор и распределительное устройство низкого напряжения (РУНН)
- Металлический корпус из стали толщиной 2 мм с защитой от внешних воздействий и несанкционированного доступа
- Рациональная внутренняя компоновка с вентиляционными решетками и двухстворчатыми дверями
- Проходные изоляторы высокого напряжения и система блокировок для безопасности персонала
Технические параметры и модификации
| Параметр | Значение |
|---|---|
| Номинальная мощность | 25–2500 кВА |
| Высокое напряжение | 6 кВ / 10 кВ |
| Низкое напряжение | 0,4 кВ |
| Частота | 50 Гц |
| Климатическое исполнение | У1, УХЛ1, температура -50°C до +40°C, гололед до 20 мм, ветер до 36 м/с |
| Типы ввода/вывода | ВВ, ВК, КК |
| Трансформаторы | ТМ, ТМГ, ТМВМ (масляные), ТС, ТСЗ (сухие) |
Преимущества проходного типа
- Повышенная надежность за счет двух независимых источников питания
- Автоматическое переключение при аварии на одной линии
- Экономия и транзит электроэнергии к другим потребителям
- Работа в радиальных и кольцевых схемах
- Удобство обслуживания благодаря продуманной компоновке и механизации
- Минимальные простои и эксплуатационные расходы
Монтаж и эксплуатация
| Этап | Описание |
|---|---|
| Фундамент | Железобетонный, размеры под габариты подстанции, крепление анкерными болтами |
| Высоковольтные подключения | Через разъединители с заземляющими ножами, безопасное обслуживание без отключения линий |
| Низковольтные подключения | Кабельные или воздушные согласно проекту |
| Система защиты | Ограничители перенапряжения, автоматические выключатели, предохранители, релейная защита |
| Техническое обслуживание | Регулярный осмотр, проверка контактных соединений, измерение сопротивления изоляции, испытания защитных устройств |
Области применения
- Промышленные предприятия: химическая, металлургическая и нефтегазовая отрасли
- Социальная инфраструктура: больницы, школы, торговые центры
- Сельскохозяйственные объекты и удаленные населенные пункты
- Нефтегазодобывающая промышленность и критически важные технологические объекты
Выбор и заказ
- Учитываются мощность потребителей и схема электроснабжения
- Климатические условия и требования надежности
- Консультация специалистов для определения оптимальной конфигурации
- Прямые поставки от производителя с гарантией соответствия ГОСТ и технических условий
- Доставка и монтаж по Белгороду и области квалифицированными специалистами
- Компактные размеры для установки даже на ограниченной территории
Проходная комплектная трансформаторная подстанция обеспечивает бесперебойное электроснабжение объектов, минимизирует эксплуатационные затраты и гарантирует высокую надежность работы энергетических систем.
