На стороне высокого напряжения используются распределительные устройства Шнайдер Электрик серии РМ-6.
На стороне низшего напряжения используются панели ЩО, либо ВРУ собственного производства. Использование собственных камер КСО и панелей ЩО 70 в трансформаторных подстанциях БКТП 630 (2БКТП 630) позволяет значительно сократить стоимость подстанции и учесть все пожелания заказчика. Благодаря складу готовой продукции, срок изготовления блочно-модульных подстанций гораздо ниже, чем у конкурентов.

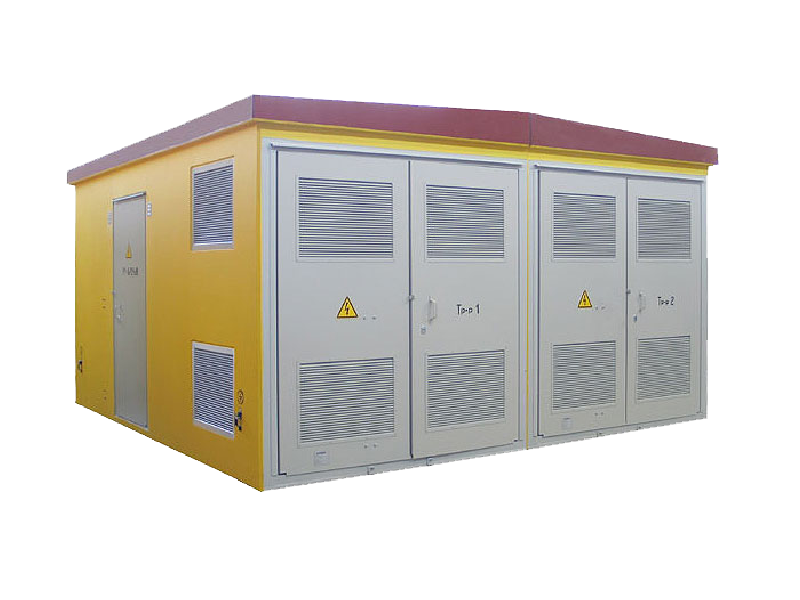

Преимущества блочных комплектных трансформаторных подстанций БКТП 630:
- Высокая надежность.
- Неприхотливость к погодным условиям.
- Полная готовность к работе.
- Возможность установки любого типа трансформаторов.
- Современный красивый дизайн.
- Срок эксплуатации не менее 25 лет.
Характеристики
- Мощность трансформатора ТМГ: 100 – 2500;
- Класс здания БКТП 630: 2;
- Номинальный ток 0.4: – 250 – 2500А;
- Климатическое исполнение: У1, УХЛ1;
- Вес: от 7 тонн;
- Степень устойчивости к огню: 3;
- Исполнение ВН: Изолированная;
- Исполнение НН: Глухо заземлённая;
- Срок изготовления БКТП 630 и БКТП 2х630 составляет не менее семи рабочих дней. По желанию заказчика срок изготовления может быть сокращен.
Размеры:
- БКТП 630 – 5.2м х 2.2м. х 2.2м;
- 2БКТП 630 — 5.2м х 4.5м. х 2.2м;
- Толщина стен трансформаторной подстанции составляет 6-12 см.
