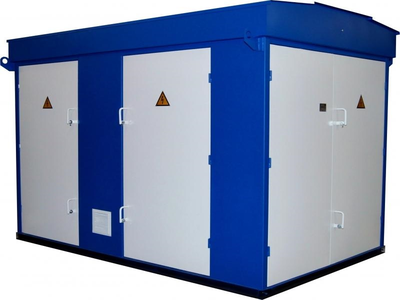

Комплектная трансформаторная подстанция КТП 1600
Электротехническое оборудование серии КТП 1600 обеспечивает трансформацию и распределение трехфазного переменного тока 50 Гц. Рабочий диапазон напряжений: 6(10)/0,4 кВ. Используется на промышленных предприятиях, жилых комплексах и объектах социальной инфраструктуры.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая мощность трансформатора | 1600 кВА |
| Напряжение первичной обмотки | 6 или 10 кВ |
| Напряжение вторичной обмотки | 0,4 кВ |
| Частота | 50 Гц |
| Климатическая категория | У1 (ГОСТ 15150-69) |
| Система охлаждения | Природная циркуляция воздуха и масла |
Структура и архитектура
- Высоковольтный распределительный блок (РУВН) на базе камер КСО-203, КСО-366, КСО-393 с вакуумными коммутационными аппаратами
- Силовой трансформатор с маслосборником и системой природной вентиляции
- Низковольтный распределительный узел (РУНН) на базе шкафов ЩО-70 с автоматическими коммутационными устройствами
- Простота доступа для профилактических и диагностических работ
Модификации и монтаж
- Киосковые наружные установки (КТПН) и внутренние (КТПВ)
- Проходные модификации для интеграции в существующие сети
- Фундамент: цельносварная металлическая конструкция с маслосборным поддоном, высота от 500 мм
Защита и автоматизация
| Система защиты | Назначение |
|---|---|
| Высоковольтные предохранители ПКТ и проходные изоляторы ИПУ | Защита от атмосферных перенапряжений и коротких замыканий |
| Защита от перегрузок и максимальная токовая защита | Предотвращение повреждений при пуске электродвигателей |
| Двухуровневая резервная защита 0,4 кВ и система АВР | Обеспечение непрерывного питания при аварийных отключениях |
Области применения
- Промышленные предприятия: машиностроение, нефтегазовая и горнодобывающая отрасли
- Строительные площадки и временные объекты
- Жилищно-коммунальное хозяйство и социальная инфраструктура
- Агропромышленный сектор Белгородской области
Долговечность и техническое обслуживание
- Рабочий диапазон температуры: -40°C до +50°C
- Механическая устойчивость: группа М18 (ГОСТ 17516.1-90)
- Высота установки до 1000 м над уровнем моря
- Регламентное обслуживание: осмотр оборудования, проверка изоляции и защитных устройств
Гарантия и сертификация
- Сертифицированные компоненты с декларациями соответствия
- Гарантийный срок: 5 лет
- Полное техническое сопровождение и поставка запасных частей
Стоимость и поставка
- Индивидуальная стоимость КТП 1600 в зависимости от комплектации и условий поставки
- Включает документацию, упаковку и гарантийные обязательства
- Возможность рассрочки и специальные условия для постоянных клиентов
- Доставка по Белгородской области и соседним регионам собственным транспортом или через логистические компании
- Монтаж и пусконаладка квалифицированными специалистами
