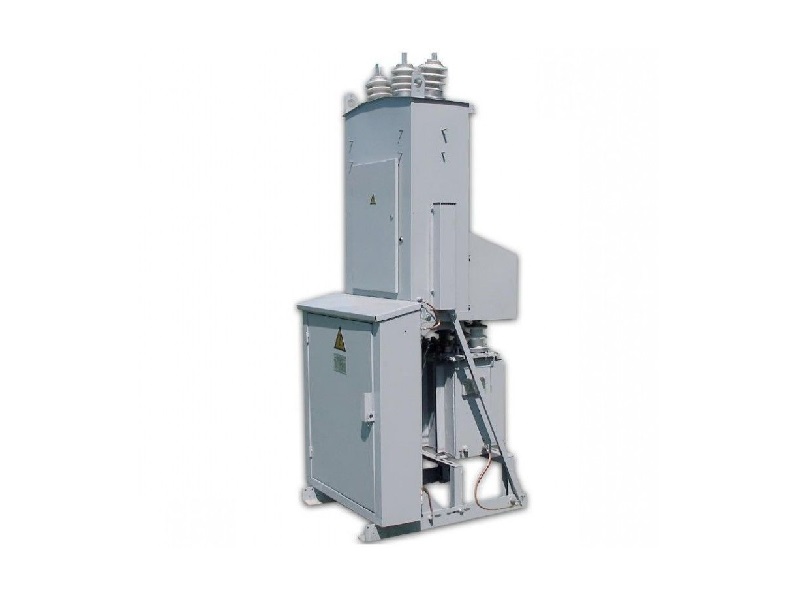

Мачтовая трансформаторная установка М-160-10/6-0,4
Мачтовая КТП М-160-10/6-0,4 предназначена для наружного размещения и обеспечивает преобразование трехфазного переменного тока частотой 50 Гц с входным напряжением 10 кВ или 6 кВ до рабочего напряжения 0,4 кВ. Идеально подходит для промышленных предприятий, сельскохозяйственных комплексов и коммунальных объектов с радиальной схемой распределения.
Конструктивные решения и материалы
- Монтаж на двух железобетонных стойках для устойчивости и надежности
- Высоковольтный блок УВН с проходными изоляторами на кровле корпуса
- Низковольтное распределительное устройство РУНН для управления выходными цепями
- Платформа для силового трансформатора мощностью 160 кВА
- Единая металлическая рама для крепления всех компонентов
- Корпуса блоков УВН и РУНН из оцинкованной стали в герметичном исполнении
Технические параметры и модификации
| Параметр | Значение |
|---|---|
| Номинальная мощность | 160 кВА |
| Входное напряжение | 10 кВ / 6 кВ |
| Выходное напряжение | 0,4 кВ |
| Тип подключения | Воздушное / Кабельное |
| Исполнение | Тупиковое (радиальная схема) |
| Климатическое исполнение | У1, температура -45°C до +40°C, влажность до 80% |
| Срок службы | Не менее 25 лет |
Преимущества мачтового размещения
- Компактные габариты позволяют размещать на ограниченных участках без капитального фундамента
- Минимальные земляные работы и сокращение времени монтажа
- Наружное размещение исключает необходимость построек для оборудования
- Готовность к эксплуатации при заводской сборке
- Эффективная работа на удаленных объектах и временных строительных площадках
Системы защиты и автоматизации
- Защита от перенапряжений — высоковольтные разрядники
- Токовая защита — автоматические выключатели и предохранители высокого напряжения
- Система блокировок для безопасной работы персонала
- Автоматика освещения с фотореле для энергосбережения
Монтаж и эксплуатация
| Этап | Описание |
|---|---|
| Подготовка оснований | Установка железобетонных стоек согласно проекту |
| Монтаж подстанции | Закрепление оборудования на стойках и соединение с рамой |
| Электрические подключения | Соединение с питающими линиями через разъединитель РЛНД-10/400 |
| Техническое обслуживание | Визуальный контроль, проверка контактных соединений, измерение параметров изоляции, контроль защитной аппаратуры |
Выбор конфигурации и заказ
- Суммарная мощность подключаемых потребителей
- Схема электроснабжения объекта
- Климатические условия эксплуатации
- Особенности подключения к распределительной сети
- Консультация специалистов для расчета технических параметров
- Прямые поставки от производителя — оптимальные сроки и соответствие техническим требованиям
Мачтовая трансформаторная установка М-160-10/6-0,4 обеспечивает надежное, экономичное и безопасное распределение электроэнергии на открытых площадках. Выбор данной модели гарантирует устойчивое электроснабжение объектов и минимизацию монтажных и эксплуатационных расходов.
