Назначение и область применения

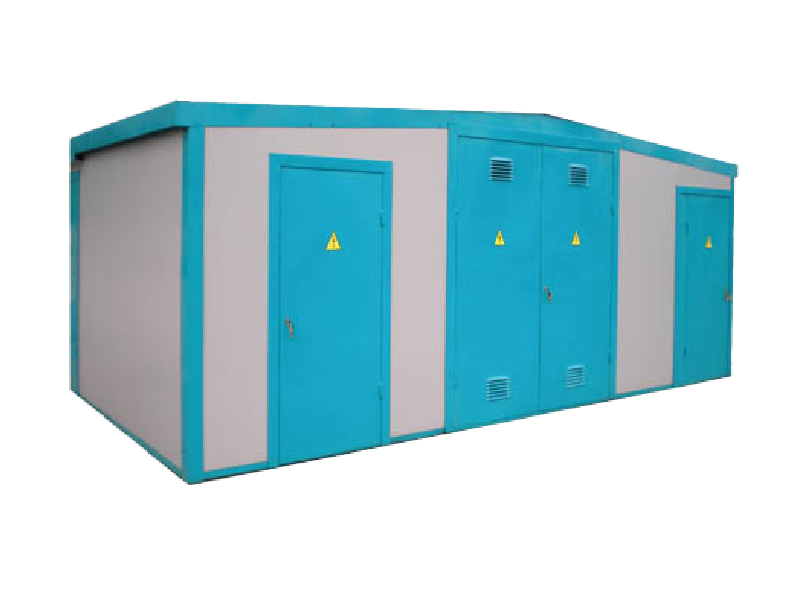

Комплектная трансформаторная подстанция 2КТПНУ-1600/10(6)/0,4 предназначена для приёма, трансформации и распределения электроэнергии с высокого напряжения (6 или 10 кВ) на низкое (0,4 кВ). Подстанция используется на объектах с высокой нагрузкой: промышленные предприятия, логистические узлы, строительные площадки, инфраструктурные и энергетические комплексы.
Преимущества конструкции из сэндвич-панелей
Ключевая особенность модели — модульный корпус с обшивкой из сэндвич-панелей. Это решение даёт сразу несколько преимуществ:
- Энергоэффективность — улучшенные теплоизоляционные характеристики позволяют снизить теплопотери и эксплуатационные расходы.
- Устойчивость к погоде — корпус не требует дополнительной защиты и устойчив к влаге, температурным перепадам, коррозии и механическим нагрузкам.
- Удобство монтажа — блочная структура ускоряет транспортировку и установку подстанции на объекте, в том числе в удалённых или труднодоступных местах.
Функциональные особенности 2КТПНУ-1600
Данная подстанция выполнена в исполнении с двумя трансформаторами, что обеспечивает:
- резервирование питания в случае выхода одного трансформатора из строя,
- бесперебойную работу критически важных систем,
- оптимизацию нагрузки между трансформаторами.
Комплектация включает современное оборудование: автоматические выключатели, устройства релейной защиты, системы учёта и сигнализации. Все компоненты соответствуют требованиям ГОСТ и проходят заводское тестирование.
Технические характеристики
- Тип исполнения: 2КТПНУ (двухтрансформаторная, наружной установки, корпус из сэндвич-панелей)
- Мощность: 1600 кВА
- Входное напряжение: 6 или 10 кВ
- Выходное напряжение: 0,4 кВ
- Корпус: модульный, сэндвич-панели
- Климатическое исполнение: УХЛ1
- Степень защиты: IP31–IP54
- Соответствие стандартам: ГОСТ 14695-80, ГОСТ Р 51321.1-2007
Купить КТП 2КТПНУ-1600 с доставкой и технической поддержкой
Ищете надёжную комплектную трансформаторную подстанцию 1600 кВА для вашего объекта?
Оставьте заявку прямо сейчас — мы подготовим индивидуальное коммерческое предложение и рассчитаем стоимость поставки в течение 1 часа!
Возможна адаптация под ваш проект!
| Номинальная мощность, кВА | 1600 |
| Номинальное напряжение на стороне ВН, кВ | 6 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Электрическая схема на стороне высокого напряжения (ВН) | Тупиковая |
| Электрическая принципиальная схема | №9, №10, №13, №14, №17, №18 |
| Способ установки | Стационарный |
| Количество трансформаторов | КТП 2х1600, 2 трансформатора (2 трансформаторная) |
| Тип высоковольтного ввода (ВН) | Кабельный |
| Вывод на стороне НН | Воздушный, кабельный |
| Тип нейтрали трансформатора по низкой стороне (НН) | Глухозаземленная |
| Нормативные документы | ГОСТ 14695-80, ПЭУ |
| Тип | 2КТП 1600/6 (2ТП 1600/6) Городская трансформаторная станция-киоск |
| Тип по материалам | Кирпичные, бетонные (в бетонном корпусе), металлические, железные, фундаментные (на фундаменте), нержавеющие, с сэндвич (сендвич) панелями и коридорами обслуживания |
| Тип устанавливаемых трансформаторов | Масляные, сухие, с защитным кожухом и без |
