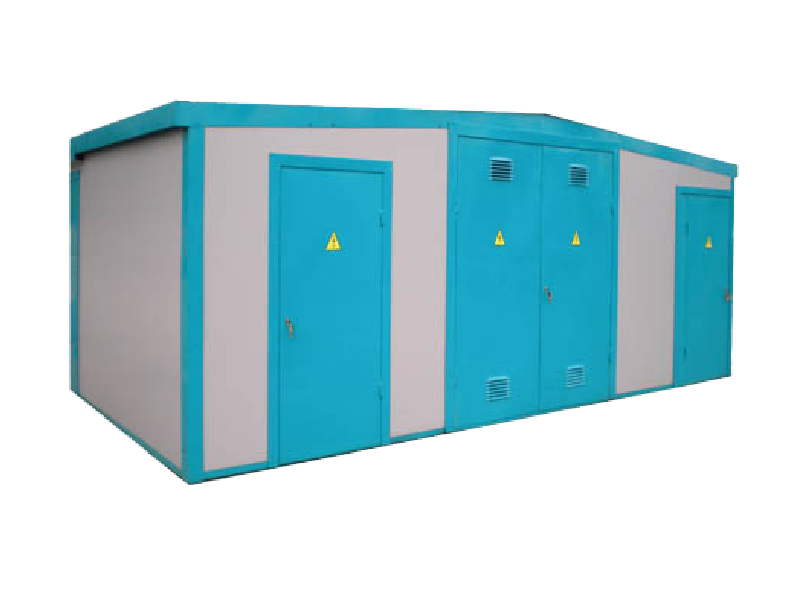

Комплектная трансформаторная установка КТП-1000
Энергоемкие производственные площадки, крупные жилые массивы и сельскохозяйственные предприятия требуют надежного электроснабжения. КТП-1000 обеспечивает трансформацию и распределение трехфазного переменного тока 50 Гц, обеспечивая непрерывное питание потребителей высокой мощности.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип установки | Киосковая, блочная |
| Мощность трансформатора | 1000 кВА |
| Напряжение ВН | 6-10 кВ |
| Напряжение НН | 0,4 кВ |
| Габариты корпуса | 2400×2200×2400 мм |
| Масса корпуса | 1500 кг (без трансформатора) |
| Тип трансформатора | Масляный ТМГ или сухой ТСЛ |
| Количество отходящих линий | До 7 |
| Температурный диапазон | -40°C до +40°C |
| Корпус | Оцинкованный металл с лакокрасочным покрытием, стальной каркас |
Конструкция и эксплуатационные особенности
- Дверные панели открываются на угол >95° для удобного обслуживания.
- Электрические и механические блокировки обеспечивают безопасность персонала.
- Системы защиты от короткого замыкания, перенапряжения, перегрузки.
- Газовая защита трансформатора предотвращает аварийные ситуации.
- Автоматическое управление наружным освещением через фотореле.
- Индивидуальная комплектация: счетчики, АВР, дополнительные защитные устройства.
- Модульная архитектура упрощает транспортировку и монтаж.
Испытания и контроль качества
| Тип испытания | Описание |
|---|---|
| Приемо-сдаточные испытания | Измерение сопротивления обмоток, коэффициента трансформации, потерь при нагрузке и холостом ходе |
| Диэлектрическая прочность | Испытания изоляции и стойкость к грозовому импульсному напряжению |
| Контроль материалов | Входной контроль всех комплектующих и соответствие техническим характеристикам |
| Экологические тесты | Измерение уровня шума и испытания на нагрев |
Монтаж и эксплуатация
- Установка на подготовленное твердое основание, высота до 1000 м над уровнем моря.
- Подключение ВН и НН кабелей по проектной документации.
- Заземление в соответствии с ПУЭ.
- Пусконаладочные работы и проверка защитных систем перед эксплуатацией.
- Регулярное обслуживание: визуальный осмотр, проверка контактов, очистка изоляторов, измерение сопротивления изоляции.
Заказ и поставка в Белгородском регионе
- Индивидуальный подбор комплектации под специфику объекта.
- Производство подстанций в минимальные сроки с заводской сборкой.
- Доставка собственным транспортом или транспортными компаниями по России.
- Возможна организация шефмонтажа и пусконаладочных работ инженерами компании.
- Гарантийное обслуживание и устранение заводских дефектов.
