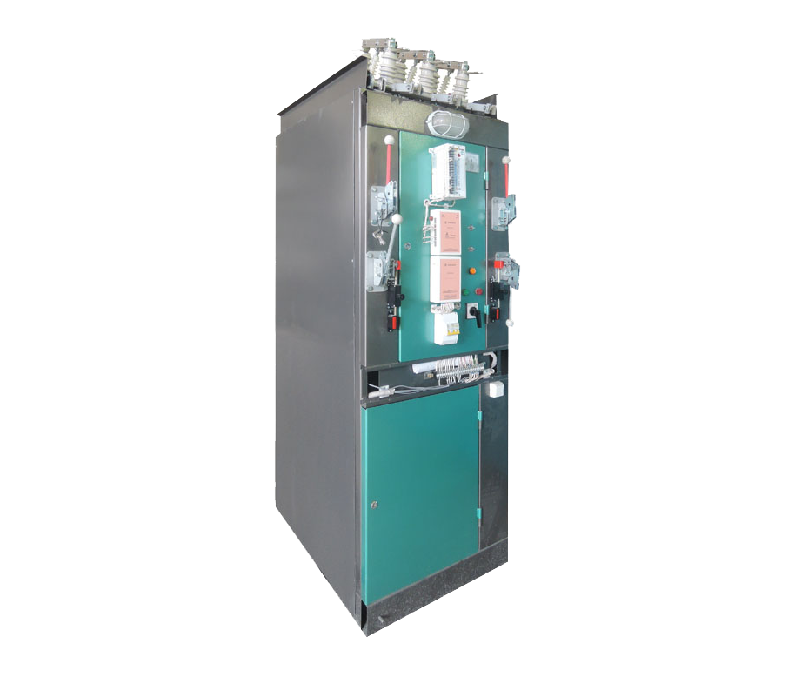

Камера сборная одностороннего обслуживания КСО-298: технические характеристики и функциональные параметры
Камеры сборные одностороннего обслуживания модификации КСО-298 применяются в распределительных устройствах среднего напряжения 6–10 кВ. Оборудование обеспечивает прием, коммутацию и распределение трехфазной электроэнергии частотой 50 Гц и используется на промышленных предприятиях, объектах транспортной инфраструктуры и энергоузлах Белгорода. Конструкция адаптирована для работы в сетях с изолированной или компенсированной нейтралью.
Функциональные возможности и параметры эксплуатации
КСО-298 предназначена для эксплуатации в системах электроснабжения, где требуется устойчивость к повышенным нагрузкам и надежная коммутация токов. Максимальный рабочий ток токопроводящих цепей достигает 1600 А. Климатическое исполнение У3 гарантирует стабильность работы в диапазоне температур от –25 °C до +40 °C при высоте установки до 1000 м над уровнем моря.
- Работа в сетях среднего напряжения 6–10 кВ.
- Коммутация и распределение электрической мощности.
- Поддержка трехфазных систем переменного тока 50 Гц.
- Эксплуатация в условиях изолированной или компенсированной нейтрали.
Таблица 1. Основные технические параметры КСО-298
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 6–10 кВ |
| Номинальный рабочий ток | до 1600 А |
| Частота тока | 50 Гц |
| Климатическое исполнение | У3 |
| Температурный диапазон | –25…+40 °C |
| Высота установки | до 1000 м |
Конструктивные особенности
Ячейка КСО-298 включает несколько функциональных зон: высоковольтный отсек, кабельный отсек, низковольтный отсек и область сборных шин. Разделение на зоны обеспечивает повышение уровня безопасности и упрощает обслуживание. Корпус выполнен из оцинкованного стального проката, что обеспечивает высокую механическую прочность и устойчивость к коррозии.
- Цинкованный корпус с повышенной стойкостью к коррозии.
- Заклепочные соединения для усиленной жесткости конструкции.
- Смотровые панели и встроенное освещение для визуального контроля.
- Механические и электромагнитные блокировки для исключения ошибок персонала.
Области применения
КСО-298 используется для создания распределительных систем среднего напряжения на объектах различного назначения:
- муниципальные и городские подстанции;
- промышленные предприятия и производственные комплексы;
- железнодорожные станции и транспортные узлы;
- нефтегазовые и энергетические объекты;
- объекты с ограниченным пространством для модернизации оборудования.
Комплектация
Базовый комплект КСО-298 включает коммутационное оборудование и защитные устройства. Возможна установка дополнительных систем в зависимости от требований проекта.
- Вакуумные выключатели отечественного и импортного производства.
- Трансформаторы тока ТПОЛ-10 различных номиналов.
- Трансформаторы напряжения и предохранительные элементы.
- Ограничители перенапряжений.
- Трансформаторы собственных нужд.
Таблица 2. Конструктивные элементы камеры
| Элемент | Назначение |
|---|---|
| Высоковольтный отсек | Размещение коммутационных аппаратов |
| Кабельный отсек | Подключение силовых линий |
| Отсек сборных шин | Объединение цепей распределения |
| Низковольтный отсек | Размещение релейной защиты и автоматики |
Монтаж и эксплуатация
Установка КСО-298 выполняется квалифицированными специалистами. При двухрядной компоновке применяются шинные мосты с возможностью секционирования. Оборудование допускает демонтаж отдельных узлов без полной разборки конструкции, что упрощает техническое обслуживание.
- Проверка работоспособности коммутационных и защитных элементов.
- Пуско-наладочные мероприятия.
- Настройка релейной защиты и микропроцессорных терминалов.
- Контроль изоляции и кабельных соединений.
Гарантийные и сервисные условия
Изготовители предоставляют гарантию до 5 лет. Конструкция предусматривает двухуровневый доступ: верхняя зона — для высоковольтного оборудования, нижняя — для кабельных линий. Съемные перегородки предотвращают несанкционированный доступ и обеспечивают безопасную эксплуатацию.
КСО-298 является универсальным техническим решением для построения надежных распределительных устройств среднего напряжения и применяется при модернизации существующих энергетических объектов Белгорода и области.
