КСО-393: технические характеристики, конструкция и область применения
Серия камер одностороннего обслуживания КСО-393 используется в распределительных устройствах среднего напряжения 6–10 кВ. Оборудование предназначено для приема, распределения и коммутации трехфазного переменного тока частотой 50 Гц в сетях с изолированной нейтралью или нейтралью, заземленной через дугогасящую катушку. Поставляется для промышленных предприятий, энергетических узлов и коммунальных сетей Белгородской области.

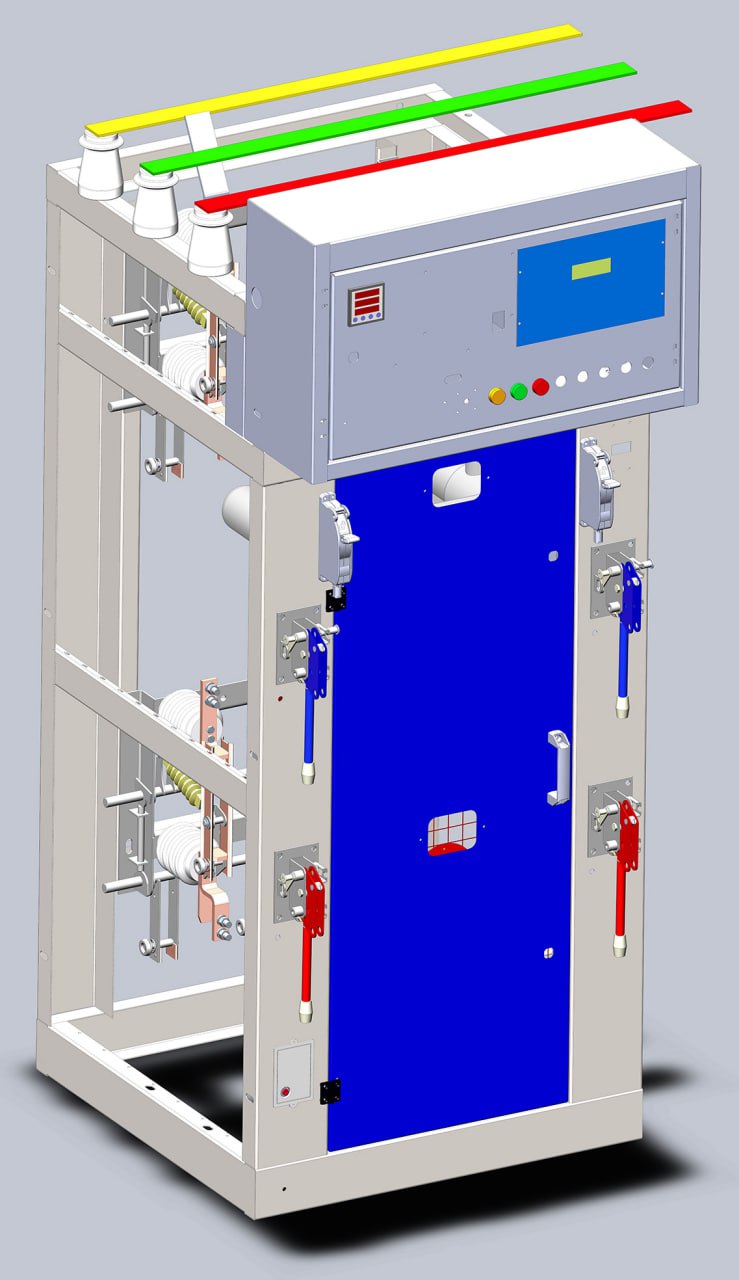

Конструктивные особенности КСО-393
- Корпус из оцинкованной холоднокатаной стали с порошковым покрытием.
- Заклепочно-болтовые соединения для повышения механической стойкости.
- 4 функциональных отсека: вводно-кабельный, отсек сборных шин, высоковольтный отсек, зона вакуумного выключателя.
- Раздельные двери релейного и коммутационного отсеков, смотровые окна.
- Комплексная система электромеханических блокировок.
| Элемент конструкции | Описание |
|---|---|
| Корпус | Оцинкованная холоднокатанная сталь, порошковое покрытие |
| Степень защиты | IP20 (ГОСТ 14254-96) |
| Отсеки | Ввод/вывод, сборные шины, ВВ оборудование, вакуумный выключатель |
Технические параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 6 или 10 кВ |
| Номинальный ток | 31,5–630 А (в зависимости от исполнения) |
| Термическая стойкость | 16 кА (1 сек) |
| Температурный диапазон | –45°C…+40°C |
| Макс. высота над уровнем моря | 1000 м |
| Допустимая влажность | 75% при +15°C |
| Сейсмостойкость | До 9 баллов (MSK-64) |
Коммутационное и измерительное оборудование
Базовые комплектации КСО-393 могут включать:
- автоматические газовые выключатели;
- вакуумные выключатели с электроприводом;
- разъединители с заземляющими ножами;
- измерительные трансформаторы тока и напряжения;
- ВНА или элегазовые устройства нагрузки;
- микропроцессорные блоки релейной защиты;
- шинные перемычки и кабельные вводы до 4 кабелей 185 мм².
Области применения
- Городские и коммунальные электросети.
- Нефтегазовый комплекс.
- Электрификация железнодорожной инфраструктуры.
- Производственные и агропромышленные предприятия.
- Трансформаторные подстанции 6–10 кВ.
КСО-393 подходит для одно- и двухрядной компоновки распределительных устройств. Конструкция обеспечивает ввод, секционирование и подключение отходящих линий.
Преимущества поставки через нашу компанию
- Прямое сотрудничество с заводами — без посредников.
- Индивидуальный расчет стоимости под проект.
- Доставка по России и быстрая логистика в Белгород.
- Гарантия производителя, техническая поддержка, помощь в подборе.
Оформление заказа
Для уточнения стоимости КСО-393 и выбора комплектации достаточно связаться с менеджерами. Доступен заказ, доставка и техническое сопровождение на всех этапах проекта.
